查特CHART液氦杜瓦罐HE500杜瓦瓶

查特CHART液氦杜瓦罐杜瓦瓶液氦的可靠運輸儲存容器超級深冷液氦杜瓦罐

查特CHART液氦杜瓦罐液氦杜瓦瓶

液氦的可靠運輸儲存容器超級深冷液氦杜瓦罐

超級深冷液氦杜瓦罐專為液氦的可靠運輸設計和制作，具有自重輕、易操作、高可靠性及超級絕熱性能等特點。獨特的頸管設計為運輸過程提供足夠的強度。簡潔的正方形滑輪底座設計提供最大的穩定性。
現有容量范圍從100升到500升規格的產品。超級深冷液氦杜瓦瓶可選配絕對壓力安全閥，可用于空運。所有型號為100%無磁設計，適用于核磁共振（MRI）。

產品優點:
超級深冷液氦杜瓦罐的控制閥組及接頭安裝在頂部，液氦杜瓦瓶非常便于操作，并可連接各種標準尺寸的軟管。
◆ 質量輕，經久耐用
◆ 最佳的絕熱性能
◆ 配置較大的球閥，可連接最大為3/4〃（19mm）輸液管

These Ultra-Helium Dewars™ are light, maneuverable and durable, while providing superior thermal performance. The unique neck tube design provides proven support during transportation. The outboard caster base provides maximum stability in a compact design. Available in sizes ranging from 100 to 500 liters, the dewars are suitable for air transport (IATA conforming) with the optional absolute pressure relief valve. All models are 100% non-magnetic for Magnetic Resonance Imagery (MRI) service.

Product Advantages:
Maximum durability and lightweight
Outstanding thermal performance
Large ball valves for up to 3/4" (19mm) transfer lines

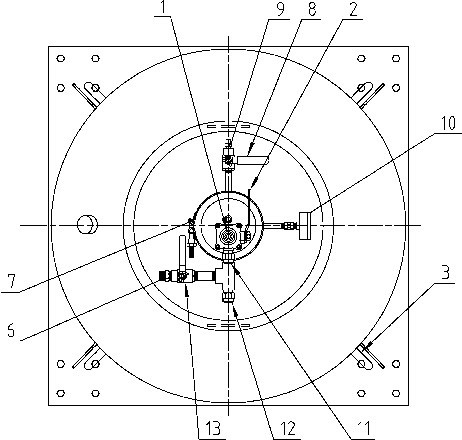

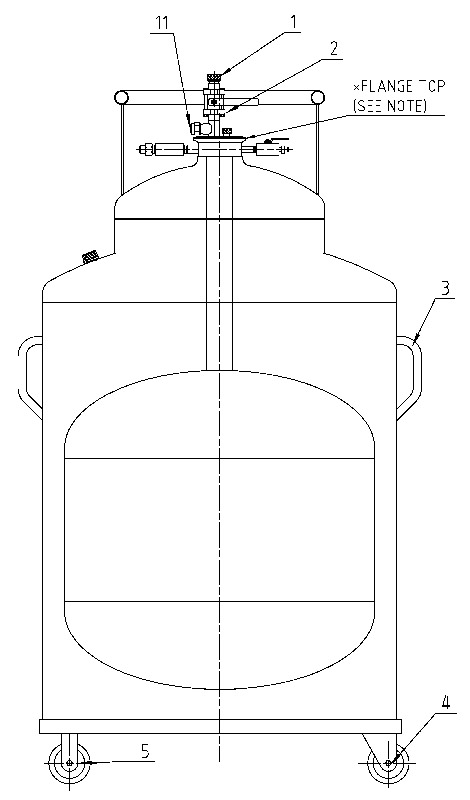

標準配置 Features

快速取液口
取液閥
拉手柄
萬向輪（非磁性）
定向輪（非磁性）
放空閥連接
V型抱箍
輔助安全截止閥
輔助安全閥（1psig）
壓力表
第二安全閥（12psig）
主安全閥（10psig）
主放空閥

技術規格 / Technical Specifications

規格參數
型號	規格	HE100液氦杜瓦瓶	HE250液氦杜瓦瓶	HE500液氦杜瓦瓶
容積 Capacity
液體（幾何容積）Liquid Gross	升（liters）	110	275	550
液體（有效容積）Liquid Net	升（liters）	100	250	500
性能 Performance
靜態蒸發率 NER**	%每天（%per day)	1.25%
最大工作壓力 MAWP	psig	12	12	12
尺寸及壓力設置 Dimensions&Pressure Ratings
直徑 Diameter	毫米（mm）	606	856	1108
高度 Height	毫米（mm）	1546	1675	1793
法蘭至內膽底部長度 Dip Tube Length	毫米（mm）	1132	1305	1421
皮重 Tare Weight	公斤（kg)	114	181	278
主安全閥壓力設定 Main Relief Valve Setting	psig	10	10	10
第二安全閥壓力設定 Secondary Relief Valve	psig	12	12	12

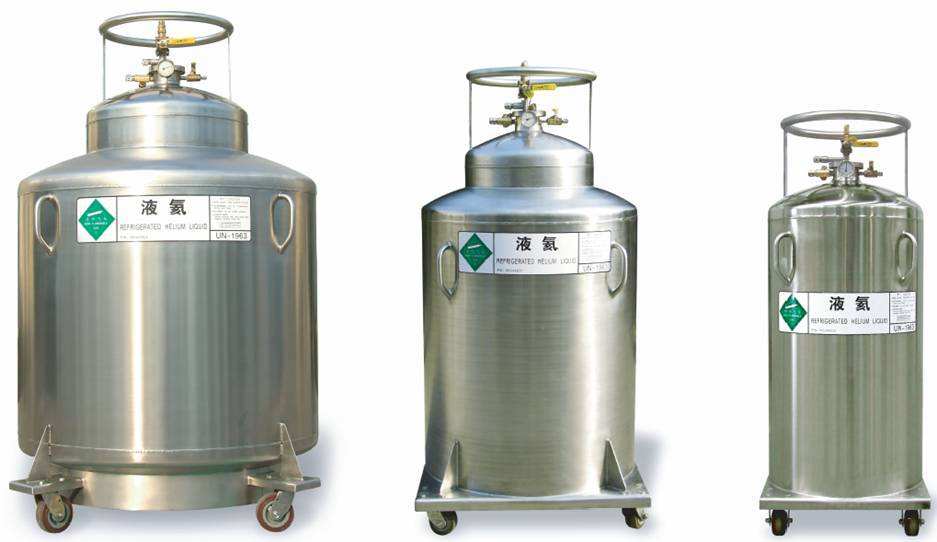

液氦杜瓦瓶產品圖

------------------------------------------------------------------------------------------------------------------------------------------
